江門方美科技

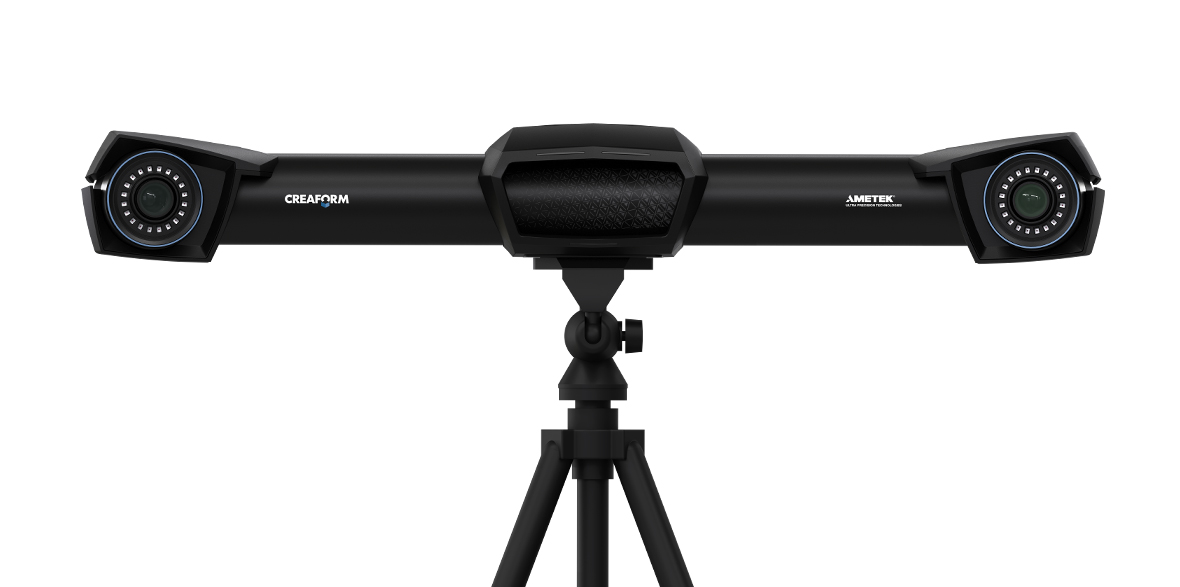

C-Track 傳感器

VXTRACK：便攜式三維測量動態跟蹤軟件模塊

VXtrack 三維掃描動態跟蹤模塊是 Creaform 完全集成的 3D 軟件平臺 VXelements 的關鍵組件。VXtrack 還配有 C-Track 傳感器，即完整的便攜式 3D 測量解決方案。

借助 VXtrack，可加快從裝配控制、監測并一直到碰撞試驗假人應用項目的質量控制以及制造流程的速度。它不但能夠精確、高效地測量反射靶的空間位置和方向；而且能夠同時精確地執行所有測量，從而可用于控制位移，加快裝配流程或測量形變。


應用

質量控制

  • 裝配控制與監測
  • 變形監測
  • 運行零部件移動監測
  • 動態過程控制
  • 碰撞試驗準備（預定位）
  • 現場校準與評估
  • 實時軌跡修正
  • 計算機控制下的裝配指導
  • 運動捕捉


優點

特性和優點

  • 測量速度可達每秒 6600 個 3D 點
  • 可對一套固定的反射靶執行 6 自由度 測量（位置和方向）
  • 可同步測量一組反射靶
  • 測量體積范圍為 9.1 至 16.6 m3

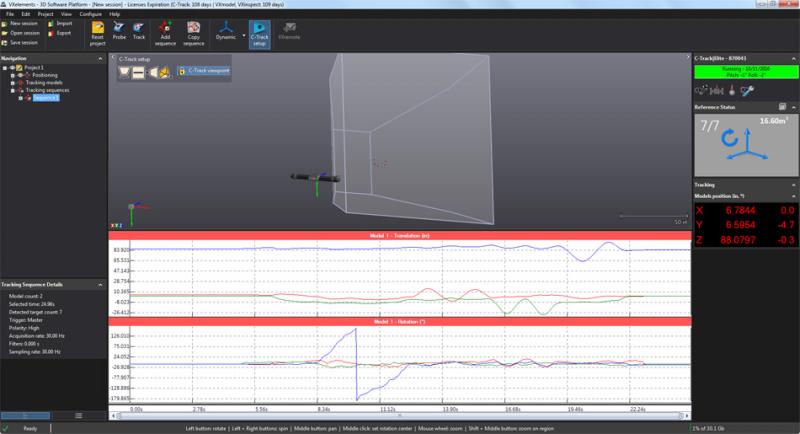

  • 可在 VXelements 中實時顯示結果曲線
  • 通過外部觸發器輸入實現采集同步功能

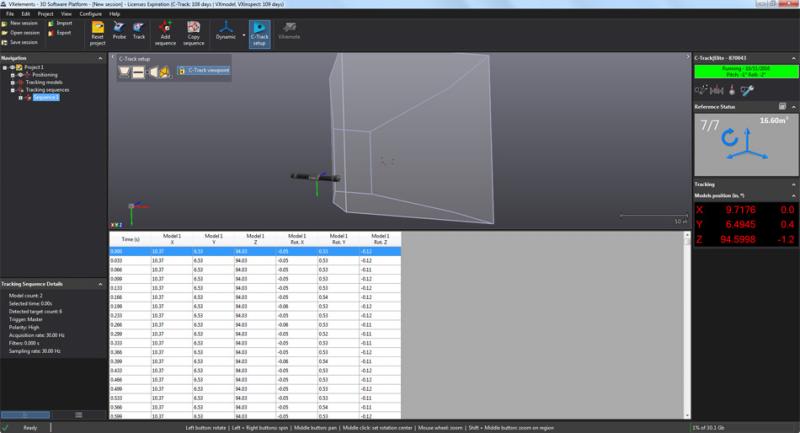

  • 可采用 .csv 格式導出測量結果

技術規格




C-TRACK™

C-TRACK™ | ELITE



9.1m3

16.6m3

9.1m3

16.6m3

測量速度（反射靶/秒）

高達 6600 個

高達 6600 個

可重復性

0.013 mm
(0.0005 in.)

0.020 mm
(0.0008 in.)

0.010 mm
(0.0004 in)

0.015 mm
(0.0006 in)

體積精度

0.068 mm
(0.0026 in.)

0.100 mm
(0.004 in.)

0.050 mm
(0.002 in.)

0.075 mm
(0.003 in.)
